Ploča za hlađenje tekućinom, poznatiji kao vodena hladna ploča, najučinkovitiji su način odvođenja topline. Metalna ploča (obično aluminijska ili bakrena) koja ima unutarnju cijev koja omogućuje protok tekućina kroz nju. Kada se hladna ploča postavi na elektroničku komponentu koja zahtijeva hlađenje, ona apsorbira i raspršuje toplinu s komponente na tekućinu koja zatim kruži kroz sustav.
Protočne staze unutar hladnih ploča mogu se strojno obrađivati u različitim oblicima i veličinama i mogu omogućiti hladnim pločama da učinkovitije apsorbiraju i prenose velike količine topline.
Parametar toplinske simulacije ploče za hlađenje tekućinom
(rezultat toplinske simulacije - relativni tlak)
(rezultat toplinske simulacije-temperatura (krutina))
(rezultat toplinske simulacije-temperatura (tekućina))
Vrste ploča za tekuće hlađenje:
Prema različitim procesima, ploče za tekuće hlađenje mogu se podijeliti naploče za hlađenje tekućinom od bakrenih cijevi, rashladna ploča s tekućinom za vakuumsko lemljenje, ploča s tekućinom za hlađenje frikcijskim zavarivanjem（fsw aluminijska tekuća hladna ploča）, itd.
Ploča za hlađenje tekućinom od bakrene cijevi:
Ploča za tekuće hlađenje bakrene cijevi je ploča za vodeno hlađenje u kojoj se CNC obrađuje utor odgovarajućeg oblika kanala na podlozi, a zatim se bakrena cijev umetne. U isto vrijeme, žljebovi se dodaju epoksidnom smolom ili lemom visoke toplinske vodljivosti pasta koja može ojačati i pomoći prijenos topline.

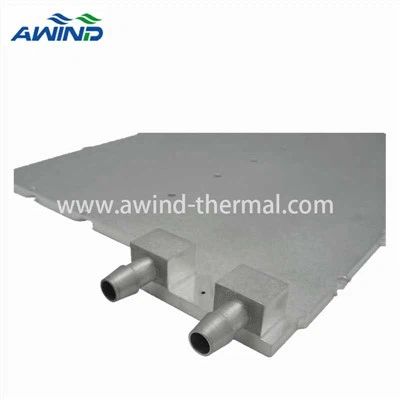

Tekuća hladna ploča za vakuumsko lemljenje:
Vakuumsko lemljenje je uporaba lema s talištem nižim od tališta osnovnog materijala pod vakuumom i na temperaturi nižoj od tališta osnovnog metala, ali višoj od tališta lema, korištenjem tekućeg lema. za navlaživanje, širenje i ispunjavanje površine osnovnog metala kako bi se ostvarila veza između dijelova. Vakuumski lemljena vodom hlađena ploča s hladnom pločom koristi ovaj princip za ostvarivanje veze aluminijske osnovne ploče, ploče od kompozitnog materijala za lemljenje i aluminijske pokrovne ploče.
Tekuća rashladna ploča za zavarivanje trenjem i miješanjem:
Tekuća rashladna ploča za zavarivanje frikcijskim miješanjem (FSW ploča za vodeno hlađenje) koristi tvrdu glavu za miješanje posebnog oblika za rotiranje i umetanje zavarenog tijela i stvaranje topline trenjem o zavareni metal. Kroz trenje, metal spoja je u plastičnom stanju. Šipka prsta za miješanje pomiče se naprijed duž smjera zavarivanja dok se okreće. Ostvariti vezu materijala pod zajedničkim djelovanjem toplinskog stroja.
Ime | Postupak | trošak | Izvođenje | Fotografija |
Ploča za hlađenje tekućinom od bakrenih cijevi | Glodanje utora ili utora profilne šipke za umetanje savijenih bakrenih cijevi u utor zavarivanjem, prešanjem i lijepljenjem | Niska | Srednje performanse |
|
Ploča za hlađenje tekućine za vakuumsko lemljenje | Obradite vodenu komoru pomoću CNC-a ili na neki drugi način. | Najviši | Najbolji nastup |
|
Hladna ploča za zavarivanje trenjem i miješanjem | Koristite CNC za obradu vodene komore i poklopca. Izvedite zavarivanje brtvila zavarivanjem trenjem ili zavarivanjem elektronskim snopom. CNC obrada gotovih proizvoda. | Relativno visoka | Dobra izvedba |
|
(Gornji opis se koristi kao referenca i podložan je stvarnom dizajnu)
Prednost korištenja ploče za hlađenje tekućinom
Ploča za vodeno hlađenje je vrsta učinkovitog hladnjaka IGBT, GTO i drugih energetskih elemenata. Može kontrolirati temperaturu modula napajanja tako da ne prelazi maksimalnu temperaturu navedenu u standardu i specifikaciji pod radnim uvjetima.
Kako bi se postigao siguran, stabilan i pouzdan rad modula napajanja i produžio životni vijek opreme.
U usporedbi sa zračnim hlađenjem, prednosti ploče za hlađenje tekućinom
Zračno hlađenje ne može zadovoljiti trenutne zahtjeve dizajna disipacije topline.
Trenutačno je potražnja za odvođenjem topline sve veća i veća, zahtjevi za potrošnjom topline su sve veći i veći, pa je potreban učinkovitiji sustav odvođenja topline. Stoga je ploča za vodeno hlađenje više u skladu s trenutačnim zahtjevima tržišta za rasipanjem topline.
U usporedbi sa sustavom hlađenim zrakom, toplinski kapacitet vode je četiri puta veći od zraka, tako da sustav hlađen vodom ima dobar kapacitet toplinskog opterećenja, a pri istom porastu temperature i masenom protoku, toplina koju apsorbira voda je četiri puta veća ono zraka.
Uz toplinske performanse, dodatna prednost tekućeg hlađenja je smanjenje buke, rad blizu nečujnih razina.
(Hladnjak toplinske cijevi s ventilatorom)
Kakva se tekućina koristi za hladnu ploču?
Najčešća tekućina koja se koristi u hladnoj ploči je čista voda, a možemo koristiti i drugu tekućinu prema zahtjevu potrošača. Kao što su: glikol, rashladno sredstvo itd.
Tipične primjene ploča za tekuće hlađenje
Primjena hladnih ploča za hlađenje tekućinom vrlo je široka. Kao što su: sustavi baterija za vozila s obnovljivom energijom, telekomunikacijski sustavi, medicinska oprema, željeznički i masovni prijevoz, IGBT i energetski poluvodički sustavi, laserski uređaji, TEC, podatkovni centar, industrijske energetske aplikacije, obrambeni sustavi, avionika, gorivne ćelije, energetska elektronika, baterije Hlađenje i mnoge druge aplikacije i oprema velike snage i visokog toplinskog toka.
Zašto se bakreni materijal više koristi za ulazni/izlazni priključak ploče za hlađenje tekućinom?
Prvo, budući da je ulazni/izlazni priključak ploče za tekuće hlađenje pričvršćen na čip te apsorbira i prenosi toplinu, materijal mora imati veću toplinsku vodljivost. Elektronički čipovi trebaju brzo odvoditi toplinu, pa su potrebni materijali s većom toplinskom vodljivošću, a metalni materijali su prvi izbor. Toplinska vodljivost bakra je 377, aluminija je 237, a srebra je 412. Budući da je cijena srebra previsoka, neće se koristiti kao ulazni/izlazni priključak.
A bakar je lakše obraditi i oblikovati.
Nasuprot tome, bakar je najbolji izbor za korištenje kao ulazni/izlazni priključak ploče za hlađenje tekućinom.
Je li bolje imati više cijevi u ploči za tekuće hlađenje?
Što je više cijevi na rashladnoj ploči za tekućinu, to više topline može oduzeti i bolje za odvođenje topline. Međutim, više cijevi će također povećati troškove, tako da ćemo rasporediti cijevi prema zahtjevima kupca za odvođenje topline. Awind koristi najprikladniji raspored i cijenu kako bi postigao najbolji učinak rasipanja topline.
Možete li prilagoditi jednu od svojih ploča za tekuće hlađenje kako bi odgovarala mojim potrebama?
Da, naš MOQ je 1 kom. Pošaljite nam crtež onoga što želite sa što više detalja. Rado ćemo ponuditi ponudu za vaše zahtjeve.
Drugi nazivi za ploče za tekuće hlađenje
Ploča za vodeno hlađenje također se naziva; Vodeni blok, ploča s tekućim hlađenjem, ploča s vodenim hlađenjem, tekuća šasija, ploča s tekućinom za hlađenje, blok s vodenim hlađenjem, hladne ploče, temeljna ploča s tekućinom hlađena, rashladni sustav i mnogi drugi i svi su isti osnovni uređaji koji koriste tekućinu za održavanje hladnoće .
Zašto odabrati Awind?
Awind corporation je dizajner i proizvođač toplinske energije, osnovan 1999. godine. Naša tvornica pokriva površinu od 2000㎡, preko 300 radnika. Glavna proizvodna oprema su pećnica za lemljenje reflowom 2 kompleta, CNC strojevi 20 kompleta, strojevi za žigosanje 18 kompleta, itd.
Awind ima više od 20 godina iskustva s preciznim CNC-om, utiskivanjem, lemljenjem i tehnologijom hlađenja tekućinom. Od prirodnog hlađenja do prisilnog hlađenja i hlađenja tekućinom, dovršili smo toplinska rješenja za kupce.
