Princip hlađenja tekućinom: U zatvorenom uređaju za cirkulaciju tekućine, tekućina teče pomoću pumpe. Tijekom strujanja tekućine na izvor topline, toplinu je preuzimala tekućina. Na kraju, tekućina se vraća u pumpu i cirkulira iznova i iznova.

Zbog visokih performansi hlađenja, toplinska vodljivost je 20 puta veća od hlađenja zrakom, može riješiti stotine ili tisuće KW toplinskih problema. Široko se koristi u laserskoj, vojnoj, medicinskoj, energetskoj elektronici, industrijskoj opremi itd.

Ploča za hlađenje tekućinomdizajn slučaj

Unos dizajna

Potreban kapacitet hlađenja po ploči: 1,6kW

Temperatura polazne/povratne vode: 8/13 st.C

Temperatura površine ploče: 20 st.C

Maks. Temperatura površine: 40 st.C

Temperatura okoline: 24°C do 26°C

Maks. Veličina hladne ploče: 940 mm (D) x 145 mm (Š)

Maksimalna debljina ploče: 15 mm

DN bakrene cijevi: 9,5 mm sa 7,1 mm ID

Brzina protoka vode: 2,5 m/s (maks.)

Broj rupa: 14 (M6 x 25 mm upušteni vijci kao što je prikazano dolje u crvenoj i plavoj boji)

Izvor topline

Toplinska simulacija

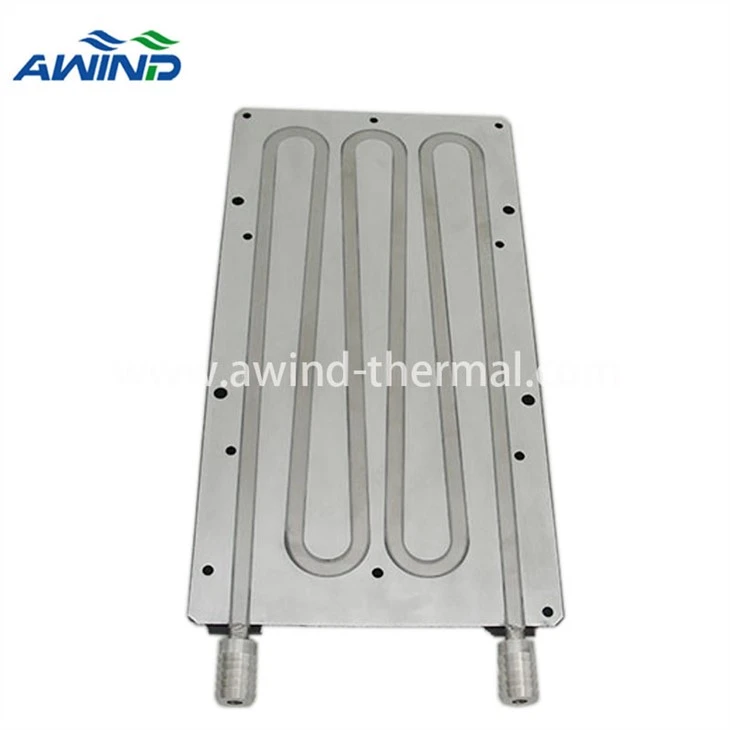

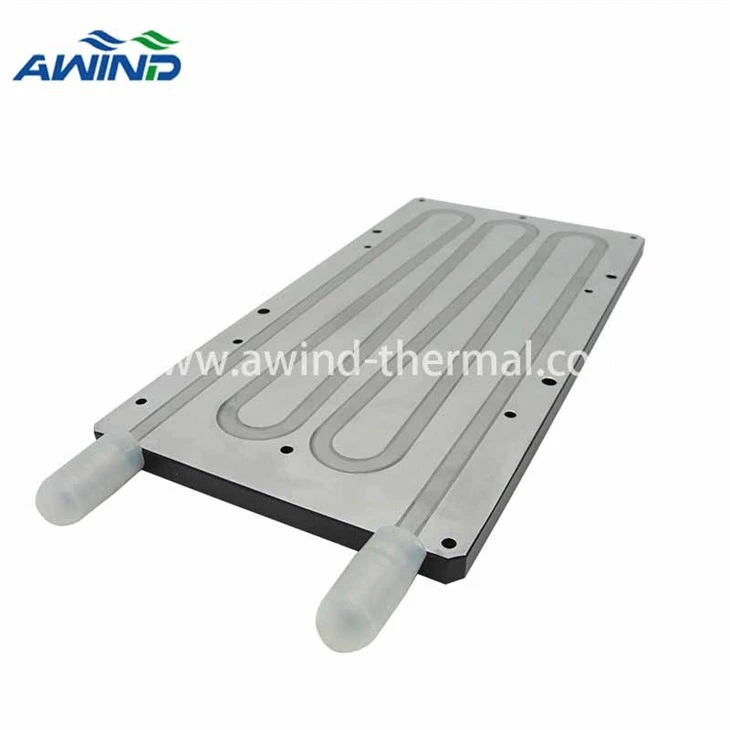

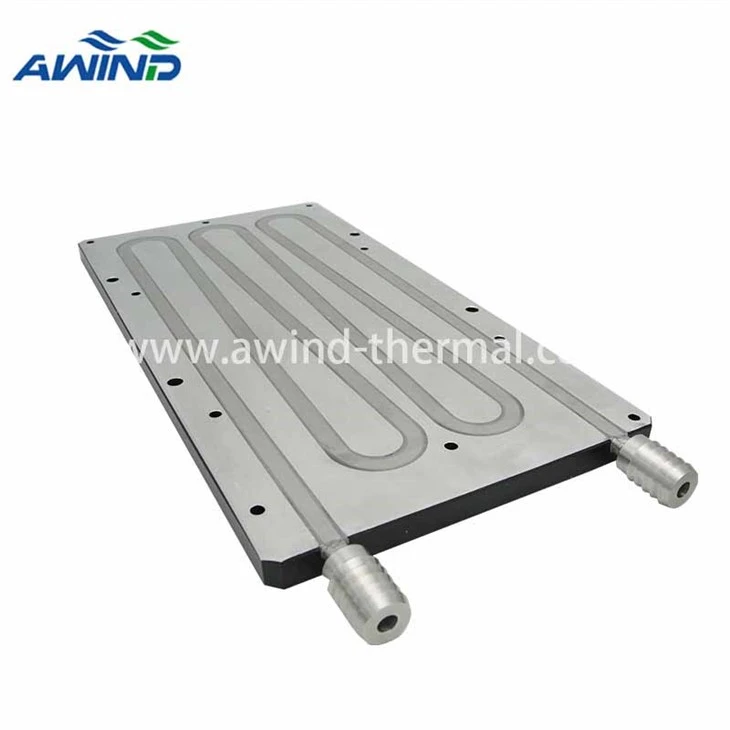

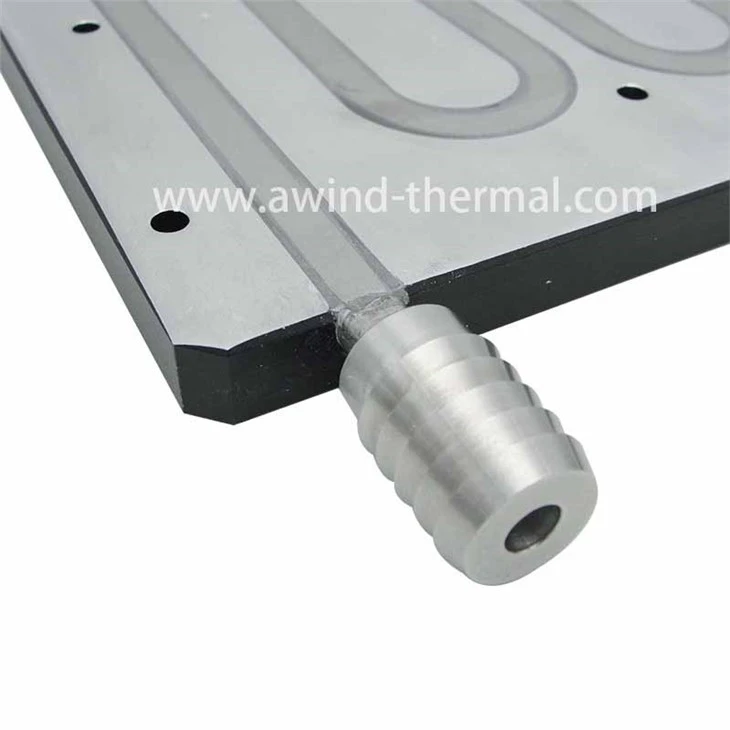

Rješenje: tekuća hladna ploča

Veličina baze tekuće hladne ploče: 940*145*12,7 mm, materijal: AL6061

Veličina bakrene cijevi: promjer 9,5 mm, debljina=1.27 mm, materijal: C1100

Simulacijski model (ICEPAK)

Pad tlaka: 1632Pa

Maksimalna brzina: 1,97 m/s

Temperatura hladnjaka

△T: 10,6044 stupnja

Zaključak

Tip	Ta (stupanj)	Tb-max (stupanj)	Delta T	Teći	Otpor (stupanj / W)
AL ekstruzija	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Temperatura okoline

S ovim dizajnom, rezultat simulacije rješenja može zadovoljiti vaše zahtjeve.

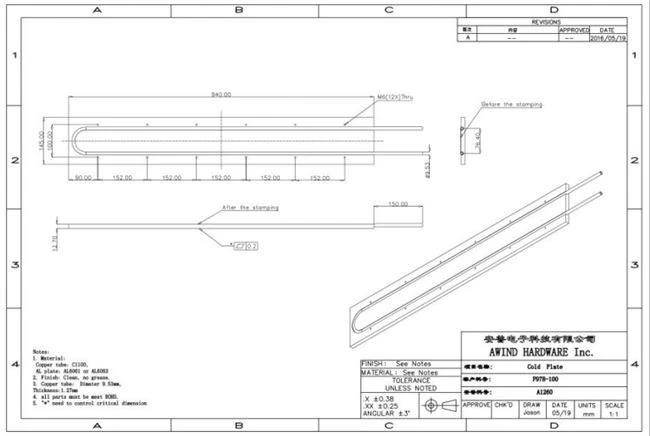

Dizajn crteža

Epoksidno lijepljenje

Značajke epoksida:

• Izvrsna toplinska vodljivost

• Vrhunsko prianjanje

• Niska viskoznost omogućuje brzo samoniveliranje

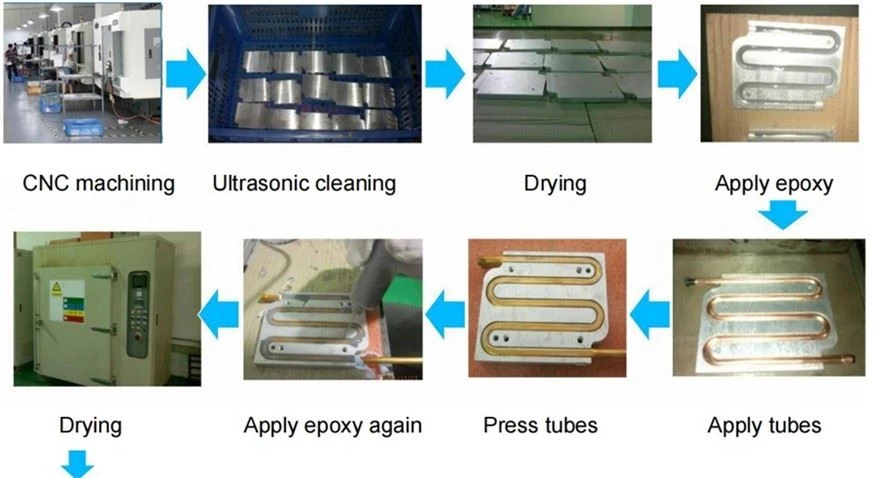

Postupak

Glavne točke

Temperatura otopine: 50 plus /5 stupnjeva Namočite oko 3 min

PH tekućine: 6~8

Ribnjak s otopinom

Namočite oko 3 min

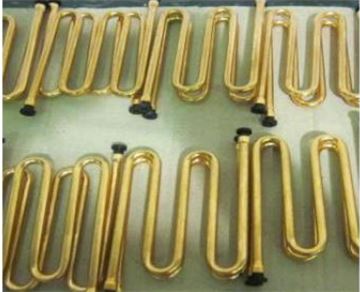

Čepovi za sprječavanje ulaska kemijske otopine u epruvetu

Nanesite 70-3812 visoko termički epoksid, izmjerite težinu: nakon nanošenja - prije nanošenja=0.2 plus /-1g

Ponovno nanesite Epoxy za bolji rezultat lijepljenja, mjerite težinom: nakon nanošenja- prije nanošenja=1~3g popunite sve šupljine nastale nakon utiskivanja.

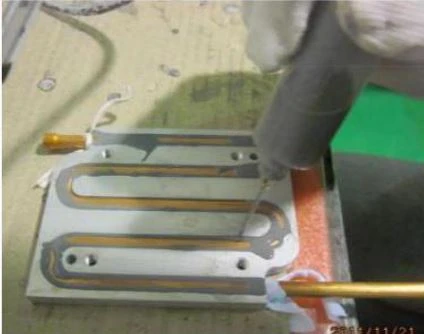

Automatski dozator za nanošenje epoksida

Ispunite sve šupljine nastale nakon utiskivanja

Fly cut za bolju ravnost

Ukupna površina:<0.1mm for 100x100mm area

Kontaktna površina izvora topline:<0.05mm for 100x100mm area

Ultrazvučno čišćenje ponovno u kozmetičke svrhe

IR senzor za praćenje temperature zavarivanja.

Snaga zavarivanja: konektor 1410 plus /- 10w

Cijev: 1200 plus /- 10w

Senzor položaja na zavareni spoj

Temperatura senzora:

Konektor: 200~650

Cijev: 200~580

Vrijeme potrebno da predmet zavarivanja postigne konstantnu temperaturu: 2,5 min

HF aparat za indukcijsko zavarivanje

Ispitivanje kvalitete

Naše ploče hlađene tekućinom bit će pregledane prije isporuke kupcima kako bismo osigurali kvalitetu proizvoda. Osigurat ćemo kvalitetu naših proizvoda ispitivanjem nepropusnosti i ispitivanjem tlaka.

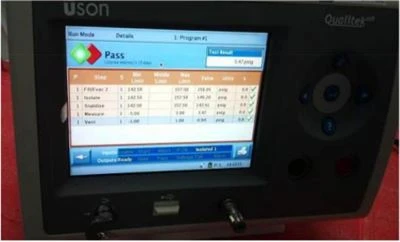

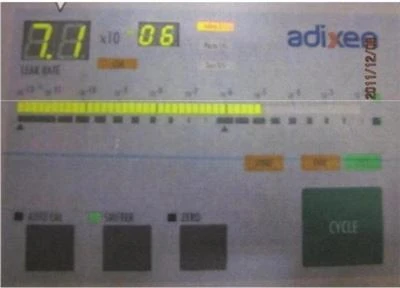

Ispitivanje curenja 1: Visoki tlak N2 za provjeru mogućeg curenja
